Manajemen Perangkat (GenieACS)

Modul GenieACS terintegrasi di dalam AmanPay untuk memudahkan Anda dalam memantau dan mengelola perangkat klien (ONT/Router) secara jarak jauh menggunakan protokol TR-069.

1. Jenis Server ACS​

Sistem mendukung penggunaan dua jenis server ACS yang dapat disesuaikan dengan kebutuhan operasional Anda:

  1. ACS Default (Bawaan Pusat): Server yang disediakan secara terpusat oleh AMAN ISP / PT Anugerah Media Data Nusantara.

    Catatan Penting: Server ACS Default memiliki hak akses Read-Only (Hanya Baca). Melalui server ini, Anda hanya dapat memantau status perangkat pelanggan (seperti redaman optik atau status online/offline), namun tidak dapat melakukan eksekusi perintah (seperti mengganti password WiFi, mengubah SSID, atau merestart ONT pelanggan).

  2. ACS Pribadi (Private ACS): Jika Anda memiliki dan mengintegrasikan server GenieACS mandiri, Anda akan mendapatkan hak akses penuh (Read/Write) untuk mengonfigurasi perangkat pelanggan secara jarak jauh melalui dasbor.

2. Konfigurasi TR-069 pada ONT Pelanggan​

Agar perangkat di lokasi pelanggan dapat terbaca oleh sistem, Anda harus membuat jalur koneksi manajemen (WAN) khusus dan memasukkan parameter TR-069 di halaman administrator ONT tersebut.

Berikut adalah langkah-langkah konfigurasinya (contoh menggunakan antarmuka ONT ZTE):

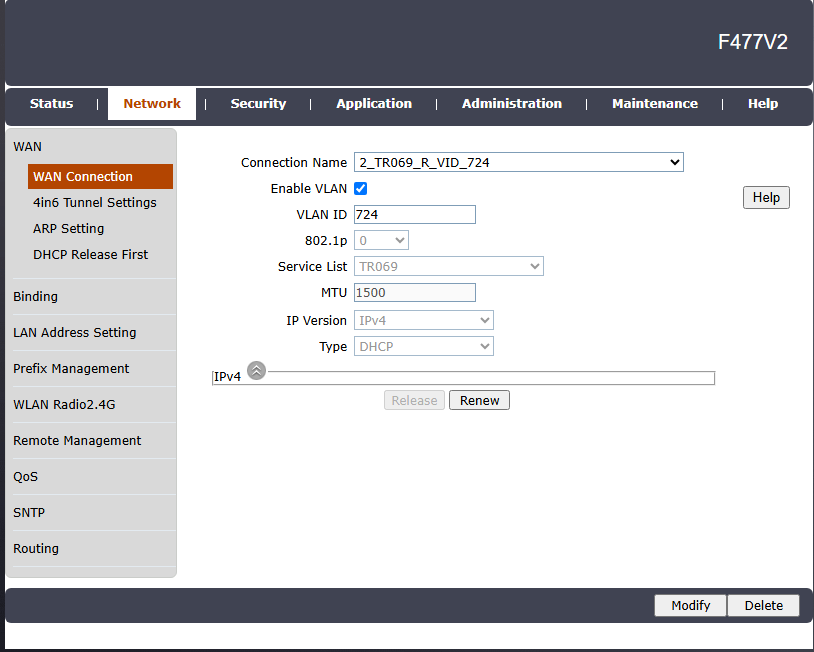

Tahap 1: Membuat WAN Connection untuk TR-069​

Langkah pertama adalah membuat antarmuka jaringan yang akan digunakan khusus untuk komunikasi TR-069 antara ONT dan server.

  1. Buka halaman administrator ONT, lalu masuk ke menu Network > WAN > WAN Connection.
  2. Buat koneksi WAN baru atau modifikasi koneksi yang ada dengan parameter berikut:
    • Enable VLAN: Centang opsi ini.
    • VLAN ID: Masukkan VLAN ID khusus untuk manajemen TR069 (pada contoh ini menggunakan 724). Pastikan VLAN ID ini sesuai dengan konfigurasi manajemen di OLT/Router Anda.
    • Service List: Pilih TR069.
    • IP Version: Pilih IPv4.
    • Type: Pilih DHCP agar ONT secara otomatis mendapatkan IP manajemen dari router distribusi.
  3. Klik Create atau Modify (tergantung antarmuka) untuk menyimpan jalur koneksi.

Pengaturan WAN TR069

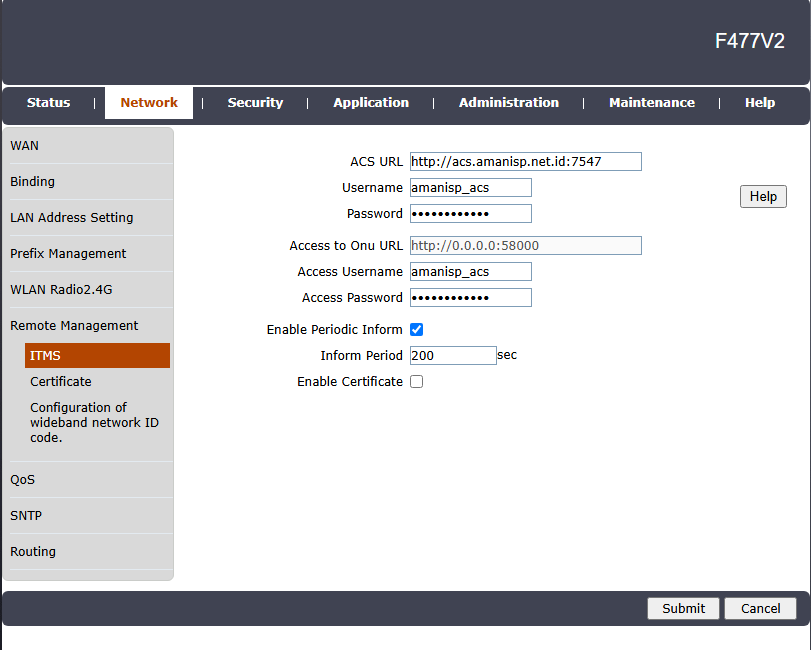

Tahap 2: Memasukkan Parameter ACS (Remote Management)​

Setelah jalur WAN TR-069 dibuat, langkah selanjutnya adalah mengarahkan ONT ke server ACS milik AMAN ISP.

  1. Beralih ke menu Network > Remote Management > ITMS (pada beberapa merek ONT lain, menu ini mungkin bernama TR-069 atau CWMP).
  2. Masukkan parameter ACS Default berikut pada kolom yang tersedia:
    • ACS URL: http://acs.amanisp.net.id:7547
    • Username: amanisp_acs
    • Password: acs2026
    • Access Username: amanisp_acs (opsional, untuk autentikasi balik jika diperlukan).
    • Access Password: Masukkan sandi yang sama.
    • Enable Periodic Inform: Pastikan opsi ini dicentang agar ONT rutin melapor ke server.
    • Inform Period: Isi dengan 200 sec (detik).
  3. Klik Submit untuk menyimpan konfigurasi.

Pengaturan ACS URL

Catatan: Ganti parameter URL, Username, dan Password di atas dengan kredensial server ACS Pribadi Anda jika Anda mengonfigurasi server secara mandiri dan tidak menggunakan ACS Default dari pusat.

3. Mencari dan Memantau Perangkat di Dasbor​

Setelah konfigurasi TR-069 pada ONT selesai diterapkan dan perangkat terhubung ke internet, Anda perlu memanggil data perangkat tersebut ke dalam dasbor menggunakan Username PPPoE atau Serial Number (SN).

Berikut adalah langkah-langkah pencariannya:

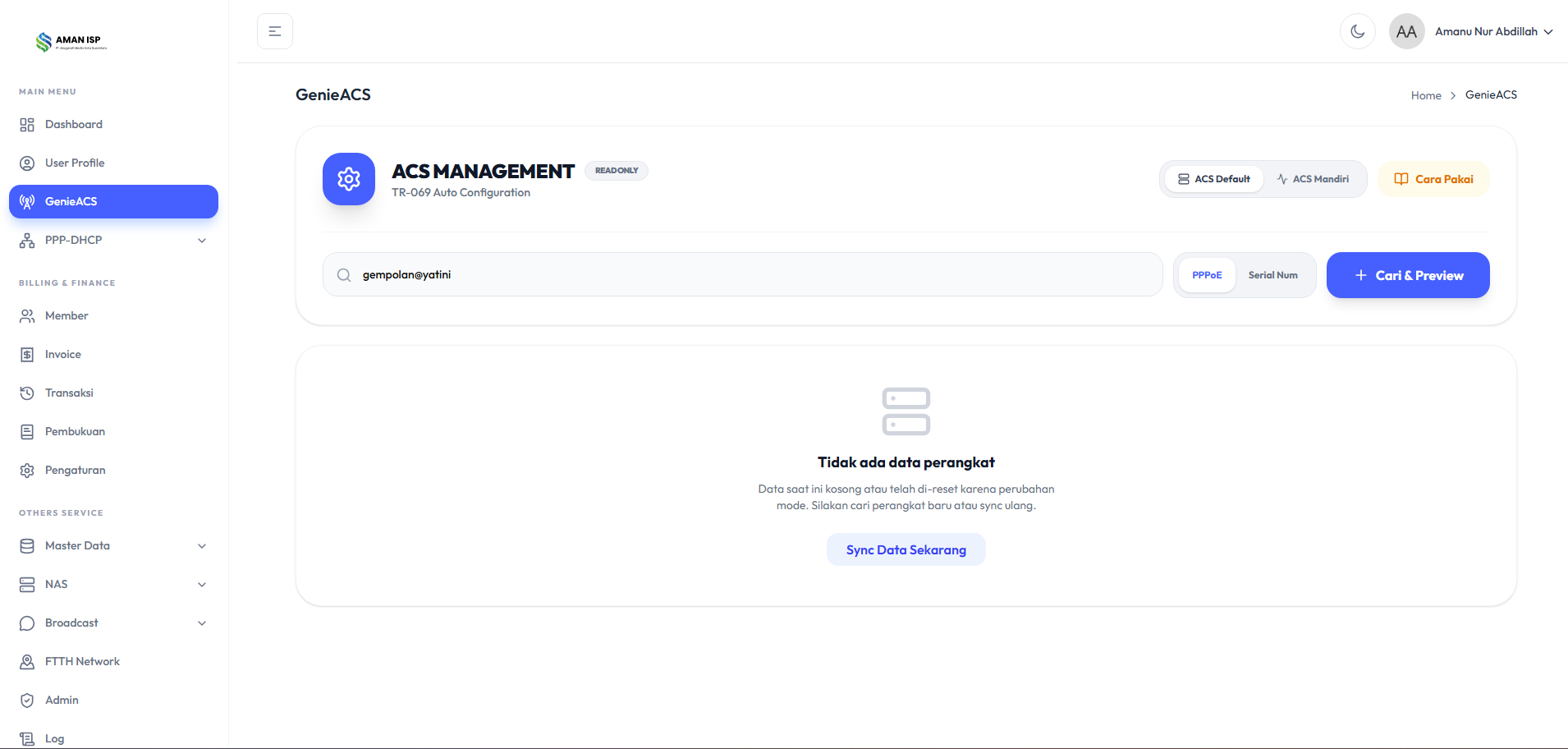

  1. Buka menu GenieACS yang terdapat pada area MAIN MENU di sidebar sebelah kiri.
  2. Pada bagian atas halaman dasbor ACS, temukan kolom pencarian. Masukkan Username PPPoE pelanggan (contoh: gempolan@yatini) atau Serial Number ONT yang ingin Anda pantau.
  3. Tentukan filter pencarian dengan mengklik toggle PPPoE atau Serial Num yang berada tepat di sebelah kanan kolom teks.
  4. Klik tombol biru + Cari & Preview.

Mencari Perangkat Berdasarkan PPPoE

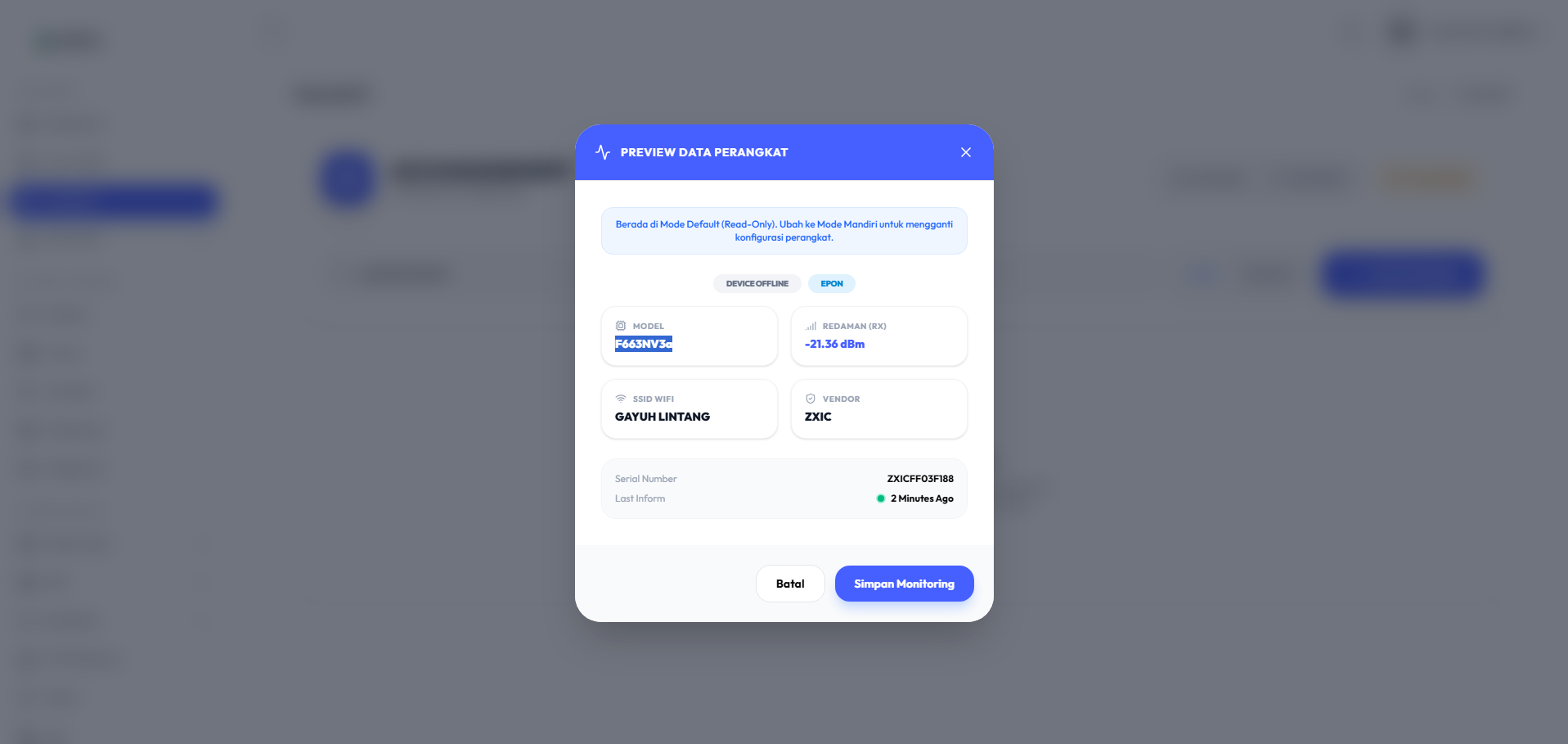

  1. Sistem akan melakukan sinkronisasi dengan server ACS. Jika ONT pelanggan sudah terhubung dengan benar, sebuah jendela pop-up PREVIEW DATA PERANGKAT akan muncul.
  2. Pada pop-up ini, Anda dapat memverifikasi kesesuaian data metrik awal, meliputi Model perangkat, nilai Redaman optik (RX), SSID WiFi, dan Vendor.
  3. Klik tombol Simpan Monitoring untuk mendaftarkan perangkat tersebut ke dalam daftar pantauan sistem Anda.

Preview Data Perangkat

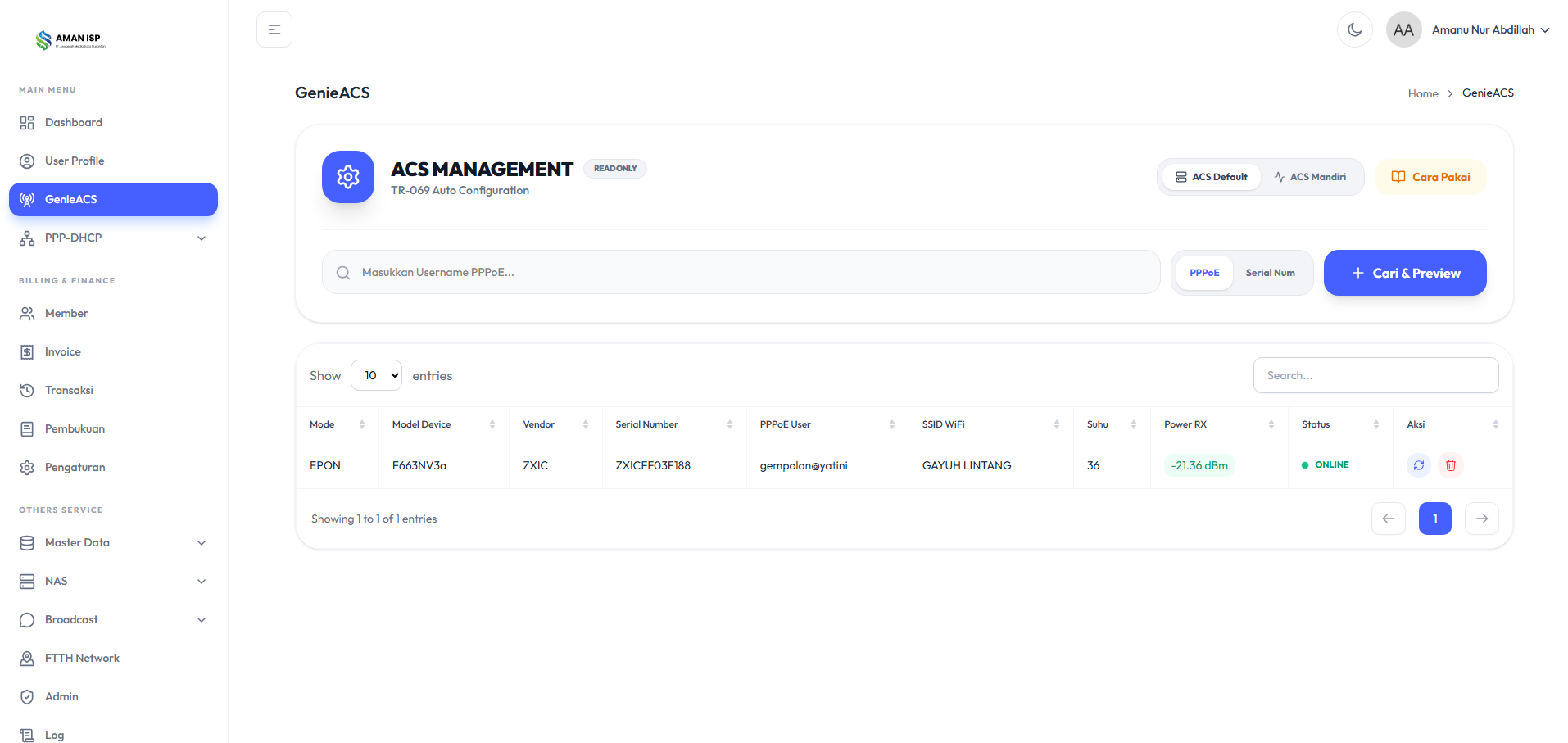

  1. Setelah disimpan, perangkat pelanggan akan muncul di dalam tabel utama. Melalui tabel ini, Anda dapat memantau indikator vital secara terpusat dan real-time, seperti suhu (Suhu), nilai redaman (Power RX), dan status aktif (ONLINE / OFFLINE).

Daftar Perangkat Terpantau
